1.1 主要用途

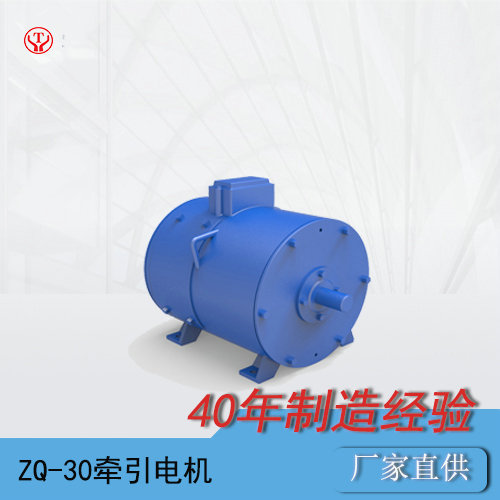

  ZQ-30 礦用一般型直流牽引電動機適用于一般礦山井下環境條件，系供 CJ10/550 型直流架線式礦用電機車作驅動電動機。

1.2  適用范圍

    電機應能在下列環境條件下正常運行：

      a  海拔不超過 2000m；

      b  在遮蔭處空氣最高溫度不超過 40℃,最低空氣溫度不低于-25℃；

      c  最濕月月平均最大相對濕度不高于 90%（同月的月平均最低溫度不高于 25℃）；

      d  隨機車在一般礦山條件下運行，其周圍不得有足以引起爆炸的氣體及粉塵。

1.  電機采用全封閉自冷式結構。一端伸軸，軸伸為圓柱形，通過聯軸器經兩級齒輪傳動驅動機車車

軸。電機下部用四底腳固定，為全懸掛裝置。

2.  電機機座由鑄鋼 ZG25Ⅱ鑄成，兼作導磁體及安裝全部零、部件的骨架之用。

3.  電機采用四磁極及半刷桿結構；刷架為圓圈形的塑料壓制件，可在一定范圍內進行調整。每個刷

盒內裝有兩塊帶尾電刷，刷握采用恒壓彈簧。

4.  換向器為傳統的拱形結構，由梯形銅牌加工成鴿尾狀的換向片組成，片間用 1mm 的二苯醚云母板

絕緣，鴿尾用錐形云母環絕緣，再用換向器套筒和壓圈藉緊固螺母壓緊。

5.  轉軸用Φ80 的 45 號優質碳素圓鋼車制而成。

6.  電機軸承用 3 號工業鋰基潤滑脂潤滑且換向器端用 310 滾柱軸承，傳動端用 32313 滾柱軸承。
